Aanlever instructies van alle overige informatiepanelen

Deze instructies niet gebruiken voor de PressArt-Plate-UV borden

Gewenste resolutie beeld op het uiteindelijke formaat

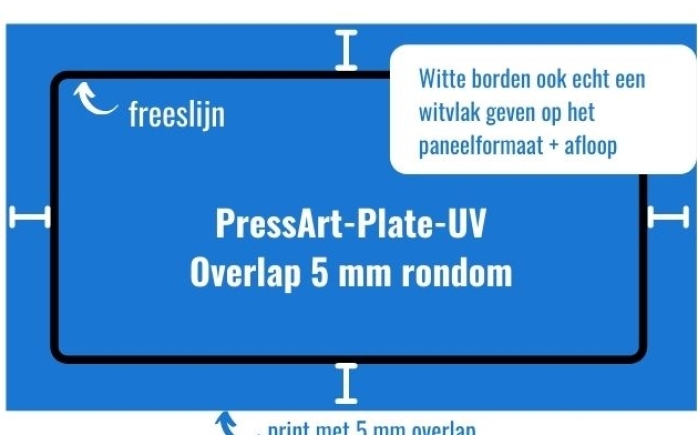

Overige informatiepanelen  Overlap 10 mm rondom

Afloop 10 mm

Gebruik altijd 10 mm rondom afloop, ook als je ontwerp niet aflopend is.

Hou daarnaast 10 mm als veilige marge voor tekst aan binnen het afgewerkte formaat.

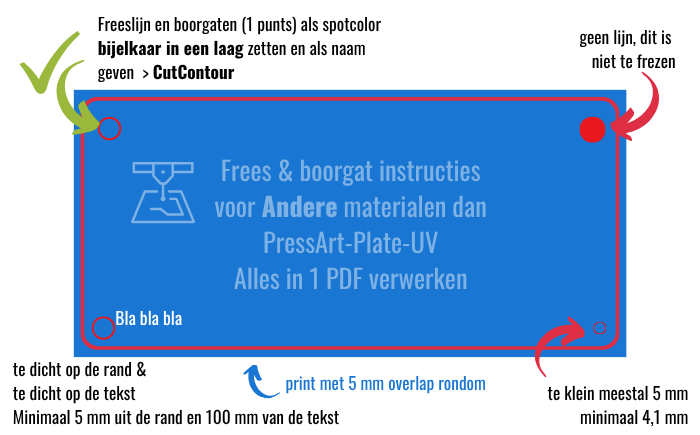

Frees & boorgat instructies voor Andere materialen dan PressArt-Plate-UV Alles in 1 PDF verwerken

Freeslijn/Trucut en boorgaten/Drilling

Alles in 1 PDF verwerken maar freeslijn en boorgaten wel als spotcolour in een aparte laag zetten. Maak een laag genaamd Thrucut voor de freeslijn en een laag Drilling voor de boorgaten. Hou standaard een hoekradius van 3 mm aan tenzij je een andere hoekradius wil.

Als het bord gewoon rechthoekig moet worden en geen gaten dan moet je niets in lagen te verwerken maar de overlap van de print van 10 mm rondom blijft noodzakelijk.


Alle instellingen :

    • Thrucut, als volledig doorgesneden moet worden;
    • Vcut, als er v-cut toegepast moet worden;
    • Score, als insnijden toegepast moet worden;
    • Kisscut, als er doorgesneden moet worden tot de backing;
    • Creasing, als er een rillijn moet worden aangebracht;
    • Drilling, als er een boorgat moet worden aangebracht (geldt niet bij plaatmateriaal dan moet de boorgaten gewoon in de Thrucut opnemen);
    • Perforation, als er een perforatielijn moet worden aangebracht;
    • Insidecut, als er aan de binnenzijde van de contourlijn gesneden of gefreesd moet worden
cutcontour informatieborden

Kiekendief Afwijkende cutcontour

Let op: frame kiekendief heeft afwijkende hoeken links en rechts bovenin.

Radius 24 mm in plaats van 3 mm.

Freeslijnen als losse PDF meeleveren en gaten ook als freeslijn aangeven niet als stip.  Geef dat bestand dezelfde naam en voeg CUTCONTOR toe aan het einde.
Bij boorgaten maak je ook een lossen freeslijn PDF en noem je die DRILL

aanleverspecificaties informatieborden losse PDF

Lever losse pdf's per paneel. Dus 6 panelen? Dat maak je 6 losse pdf's en niet 1 pdf met 6 pagina's. Je kan dit tijdens het maken van je pdf aangeven in de dialoogbox.




aanleverspecificaties informatieborden lettercontouren

Zet teksten altijd om naar lettercontouren (let op: ook je import bestanden omzetten!). Zo voorkom je fouten in print en kunnen we de bestanden eventueel openen om te controleren en/of bewerken.


aanleverspecificaties informatieborden afvlakken

Bestanden opgemaakt in lagen geven onverwachte effecten bij het printen en het maakt bestanden onnodig groot. Vlak bestanden daarom altijd af en verwijder de verborgen lagen. Ook transparantie effecten altijd eerst afvlakken voor het omzetten naar pdf.


aanleverspecificaties informatieborden bestandsnamen

Vermeld de bestandsnaam als volgt:

projectnummer - aantal keren drukken - formaat: B x H (eerst breedte dan hoogte vermelden) - korte omschrijving bord.pdf

Het projectnummer vind je in de order/inkoopbevestiging.

aanleverspecificaties informatieborden kleuren CMYK instellen

Bij full color drukwerk graag  een bestand met  CMYK-kleuren. Geen RGB- of een bestand met steunkleuren. Doe je dit wel dan kan er kleurverschil ontstaan.

Zwart in Infoborden van PressArt-Plate-UV

Voor optimale zwart in Plate-UV adviseren we cmyk 50-0-0-100

informatiepanelen niet slicen splitsen

Niet slicen!

Panelen niet slicen. Dat heeft te maken met de instelling snelle weergave voor internet.

Vroeger ging het laden van een afbeelding sneller als het kleine pakketjes waren. Dat heeft tegenwoordig, met de huidige snelheden geen zin meer.

In het drukwerk kan slicen problemen opleveren bij het rippen van de plaat, zeker als de hele goocheldoos wordt omgekeerd (schaduwen, transparantie, verschillende effecten etc.)
Deze pakketjes (plakjes) zijn zichtbaar in 'Illustrator outline' weergave.

Besef dat wanneer je dit wel doet we gewoon printen vanuit jou bestand en dat de gevolgen ook voor jou zijn. We denken mee, helpen en signaleren waar het kan maar het is voor ons ondoenlijk om ook de achterkant van het ontwerp te controleren of er geen ruis in de achterzijde zit. Toveren is prima maar dan moet je wel weten wat je doet.  Slicen is gewoon lastig en onvoorspelbaar en kan het kan bij de ene  pdf of kleur goed gaan en bij de andere weer niet.

 In 12 stappen naar een perfecte PDF voor informatieborden

Voor alle meer visueel ingestelden
