Alles voor een perfecte opmaak van PressArt-Plate-UV

PressArt-Plate-UV specifieke aanleverspecificaties

Gewenste resolutie beeld op het uiteindelijke formaat

te weinig DPI

kan maar liever niet

goed

prima voor Infoborden

te zwaar voor infoborden

Afloop en Marge

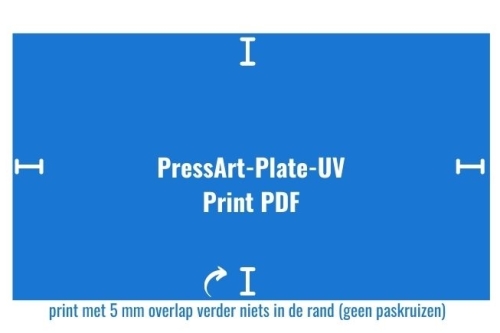

Gebruik altijd 5 mm rondom afloop, ook als je ontwerp niet aflopend is.

Hou daarnaast 1 cm als veilige marge voor tekst aan binnen het afgewerkte formaat.

Plaats altijd, ook als het bord geen specifieke vorm heeft, een ‘cutcontour' en lever deze als aparte pdf aan met dezelfde afloopinstellingen als het te printen bord. De hoekradius instellen op 3 mm.

Bij PressArt-Plate-UV een losse PDF met de freeslijn aanleveren en wanneer je gaten wil die ook als losse PDF aanleveren.
Bij alle andere materialen de freeslijnen als spotcolour in het bestand verwerken.

Instelling 'cutcontour" = 100% magenta met steunkleurnaam = 'CUTCONTOUR', op overdruk.)

Boorgaten apart en op 'DRILL' zetten.

Kiekendief Afwijkende cutcontour

Let op: frame kiekendief heeft afwijkende hoeken links en rechts bovenin.

Radius 24 mm in plaats van 3 mm.

Freeslijnen als losse PDF meeleveren en gaten ook als freeslijn aangeven niet als stip. Geef dat bestand dezelfde naam en voeg CUTCONTOR toe aan het einde.
Bij boorgaten maak je ook een lossen freeslijn PDF en noem je die DRILL

De juiste cutcontour

Controleer je cutcontour en lever hem aan in het de print PDF maar ook als losse PDF zonder de print. Dan kunnen wij er alle kanten mee uit.

Het juiste boorgat

Op het frame type Vink, Witoogeend en Boompieper na hoeven er geen boorgaten in de panelen maar mocht je dat toch willen dan graag zo.

Een boorgat geef je aan door een boorgat een steunkleur (spot color) mee te geven op de gewenste positie(s). De steunkleur heeft de CMYK-waarde 0/100/0/0 (100% magenta) en noem je "drilling"

aanleverspecificaties informatieborden losse PDF

Losse PDF bij meerdere panelen

Lever losse pdf's per paneel. Dus 6 panelen? Dat maak je 6 losse pdf's en niet 1 pdf met 6 pagina's. Je kan dit tijdens het maken van je pdf aangeven in de dialoogbox.

aanleverspecificaties informatieborden lettercontouren

Alles in Lettercontouren

Zet teksten altijd om naar lettercontouren (let op: ook je import bestanden omzetten!). Zo voorkom je fouten in print en kunnen we de bestanden eventueel openen om te controleren en/of bewerken.

aanleverspecificaties informatieborden afvlakken

Bestanden afvlakken

Bestanden opgemaakt in lagen geven onverwachte effecten bij het printen en het maakt bestanden onnodig groot. Vlak bestanden daarom altijd af en verwijder de verborgen lagen. Ook transparantie effecten altijd eerst afvlakken voor het omzetten naar pdf.

aanleverspecificaties informatieborden bestandsnamen

Bestandsnamen heel belangrijk

Vermeld de bestandsnaam als volgt:

projectnummer - aantal - formaat: B x H (eerst breedte dan hoogte vermelden) - klant - korte omschrijving [?].pdf

Het projectnummer vind je in de order/inkoopbevestiging.

aanleverspecificaties informatieborden kleuren CMYK instellen

Kleuren: CMYK en PMS

Bij full color drukwerk graag een bestand met CMYK-kleuren. Geen RGB- of een bestand met steunkleuren. Doe je dit wel dan kan er kleurverschil ontstaan.

Zwart in Infoborden van PressArt-Plate-UV

Voor optimale zwart in Plate-UV adviseren we cmyk 50-0-0-100

In 12 stappen naar een perfecte PDF voor informatieborden

Voor alle meer visueel ingestelden

vormgeving informatieborden aanleverspecificaties

PDF instelling

grafische vormgeving informatieborden aanleverspecificaties

PDF instelling

grafische vormgeving pdf informatieborden aanleverspecificaties

PDF instelling

grafische vormgeving informatieborden steunkleur instellen

steunkleur cutcontour

overdruk

grafische vormgeving informatieborden 3 mm hoek radius instellen

standaard radius 3 mm

font check

grafische vormgeving informatieborden nummer op bord zetten

project & bordnummer

grafische vormgeving informatieborden losse pdf aanleveren van ieder bord

losse pdf per bord

Instellingen voor Contour gesneden infoborden die NIET PressArt-Plate-UV zijn

Deze borden moeten de CutContour in het document hebben

Contour gesneden drukwerk instellingen

Stap 1

De afbeelding of het ontwerp dient al een afloop van 5 mm te hebben. Breng nu een 1 pt. lijn/stroke aan met bijvoorbeeld de pentool of vorm (rond/ovaal). Zorg dat dit een sluitende lijn is en de vorm geen ll (vulkleur) heeft.

Stap 2

Selecteer deze lijn. Ga naar ‘Venster/Window’ en selecteer

‘Stalen/Color’.

Stap 3

Selecteer in dit venster ‘nieuwe staal/new swatch’.

aanleverspecificaties-spotcolour-informatiepanelen

Stap 4

Het venster ‘Nieuw staal/New Swatch’ opent nu. Selecteer bij ‘Kleurtype/Color Type’ ‘Steunkleur/Spot Color’ en vul bij ‘Naam staal/Swatch name’ de naam ‘CutContour’ (hoofdlettergevoelig) in.

Stap 5

Selecteer ‘CMYK’ bij ‘Kleurmodus/Color Mode’. Zet de waardes van C, Y en K op 0 en de waarde van M op 100%. Klik op ‘OK’.

Stap 6

Ga naar ‘Venster/Window’, selecteer ‘Kenmerken/ Attributes’. Vink ‘Lijn overdrukken/ Overprint Stroke’ aan. Sla dan het document op als een PDF en heeft het de juiste naam.

xxxx-01 1 st 420 x 297 mm heideblauwtje.pdf waarbij xxxx ons projectnummer is 01 het eerste bord en 1st het aantal dat dat bord gedrukt moet worden.
